SP900S-0.009-00-54 Bergquist SIL PAD TSP 1600S - Wärmeleitpad - 19,05 x 12,70 mm Rosa

Artikelnummer: SP900S-0.009-00-54

Kategorie: Bergquist Wärmeleitmaterialien

21,75 €

inkl. 19% USt., zzgl. Versand

Stk
sofort verfügbar (Lieferzeit: 3 - 4 Werktage)
Beschreibung

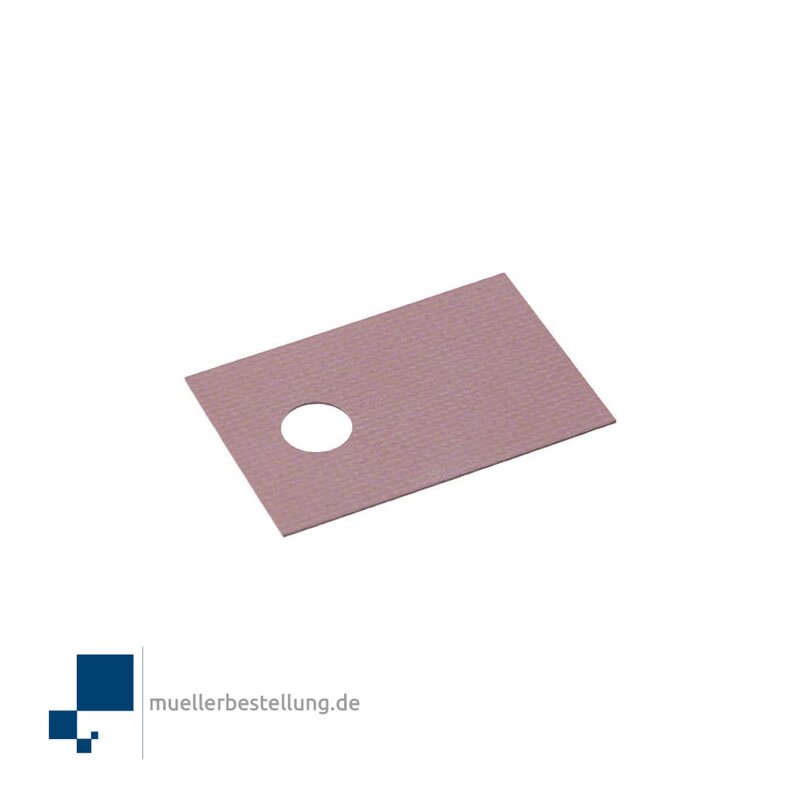

SP900S-0.009-00-54 Bergquist SIL PAD TSP 1600S - Wärmeleitpad - 19,05 x 12,70 mm Rosa

BERGQUIST SIL PAD TSP 1600S

Alte Produktbezeichnung: Sil-Pad 900S

Wärmeleitpad - 19,05 x 12,70 mm Rosa

MERKMALE UND VORTEILE von BERGQUIST SIL PAD TSP 1600S

- Thermische Impedanz: 0,61ºC-in2 /W @ 50 psi
- Elektrisch isolierend
- Niedrige Montagedrucke
- Glatte und hoch nachgiebige Oberfläche
- Universell einsetzbare Materiallösung für thermische Schnittstellen

TYPISCHE ANWENDUNGEN von BERGQUIST SIL PAD TSP 1600S

- Stromversorgungen
- Automobilelektronik
- Motorsteuerungen
- Leistungshalbleiter

Das wärmeleitende Isoliermaterial BERGQUIST SIL PAD TSP 1600S wurde für eine Vielzahl von Anwendungen entwickelt, die eine hohe thermische Leistung und elektrische Isolierung erfordern.
Diese Anwendungen haben typischerweise auch niedrige Montagedrücke für die Bauteilklemmung.

Das Material BERGQUIST SIL PAD TSP 1600S kombiniert eine glatte und sehr nachgiebige Oberflächencharakteristik mit einer hohen Wärmeleitfähigkeit. Diese Eigenschaften optimieren die thermischen
Widerstandseigenschaften bei niedrigem Druck. Zu den Anwendungen, die geringe Bauteilklemmkräfte erfordern, gehören diskrete Halbleiter (TO-220, TO-247 und TO-218), die mit Federklemmen montiert werden. Federklemmen helfen bei der schnellen Montage, üben aber nur eine begrenzte Kraft auf den Halbleiter aus.

Die glatte Oberflächentextur von BERGQUIST SIL PAD TSP 1600S minimiert den thermischen Widerstand an den Grenzflächen und maximiert die thermische Leistung.

TYPISCHE EIGENSCHAFTEN von BERGQUIST SIL PAD TSP 1600S

Physikalische Eigenschaften von BERGQUIST SIL PAD TSP 1600S

Shore-Härte, ASTM D2240, Shore A 92
Dehnung , 45º bis Verzug und Füllung, ASTM D412,% 20
Zugfestigkeit, ASTM D412, MPa 9
Entflammbarkeitsklasse, UL 94 V-0

Elektrische Eigenschaften von BERGQUIST SIL PAD TSP 1600S

Dielektrische Durchschlagsspannung, ASTM D149, Vac 5.500
Dielektrizitätskonstante, ASTM D150 @ 1.000 Hz 6,0
Volumenwiderstand, ASTM D257, Ohm-Meter 1×1010

Thermische Eigenschaften von BERGQUIST SIL PAD TSP 1600S

Wärmeleitfähigkeit, ASTM D5470, W/(m-K) 1,6
Thermische Leistung vs. Druck
TO-220 Thermische Leistung, ºC/W
@ 10 psi 3,96
@ 25 psi 3,41
@ 50 psi 2,9
bei 100 psi 2,53
@ 200 psi 2,32
Thermische Impedanz, ASTM D5470, ºC-in2 /W (1)
@ 10 psi 0,95
@ 25 psi 0,75
bei 50 psi 0,61
bei 100 psi 0,47
bei 200 psi 0,41

Sollten Sie individuelle Abmessungen und Längen benötigen, schreiben Sie uns gerne eine Nachricht.
Zudem liefern wir auch individuelle Stanzteile aus BERGQUIST SIL PAD TSP 1600S sowie Formteile aus BERGQUIST SIL PAD TSP 1600S
